快速了解线路板(PCB)基础知识

作者: 李保力  日期:2026-05-29 22:51:04  点击数:

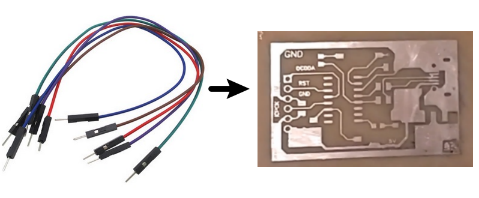

  线路板(又称为电路板,PCB板),是印制了导线的一块版。它的主要作用是减少导线占用空间,并将导线按照清晰的布局组织起来。

快速了解线路板(PCB)基础知识(图1)

  线路板是覆铜板加工的结果,覆铜板是在绝缘基材的表面上覆盖一片铜箔做成的。

  通常使用蚀刻[1]加工覆铜板。做法是在覆铜板上要保留的线路上涂上抗腐蚀的材料,然后用化学试剂将其余部分腐蚀掉,剩下的就是作为导线的铜箔。以下视频展示了蚀刻过程:

  在看实际的电路板(如图 1)时,会发现有些地方导线比较宽,甚至是一大块(通常是地线)。这是根据公式电流=电压/电阻,减少导线的电阻对电流大小的影响[2]。通常线宽的关系为:地线 电源线]。

  在电脑上使用软件进行设计并输出 PCB 文件,然后到某宝找“PCB 打样”,下单后把 PCB 文件发给店家就行了。

  打样就是打印样品,毕竟线路板通常都是大批量生产,而大批量生产之前需要先打印一些样品用于调试。如果只是自己做一些PG电子用户评价玩具,到打样这一步就行了。

  不要以为打样很贵,PCB 版的长宽如果不超过 10cm ,20 块钱 10 片。

  如果别人已经设计好我们想要的版,可以直接下载他的 PCB 文件,更加简便。

  通常不是一步到位直接画 PCB 图的,而是先把电路图画出来,再转换成 PCB 图。

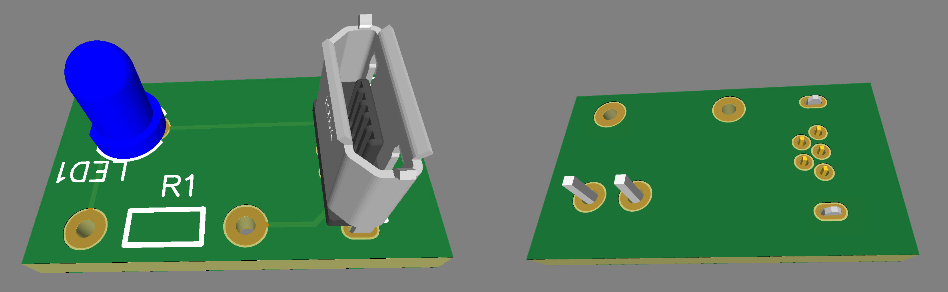

  通常会让元器件紧紧贴住线路板以减小体积,都是在板的另一面焊接,因此背面也会有焊盘。在打孔之后,由于板的中间是绝缘层,所以需要在孔壁涂上金属层连接到背面的焊盘用来导电。

快速了解线路板(PCB)基础知识(图2)

  前面演示的是仅在一面布线。当线路复杂时,由于不相连的线路不能交叉,只能绕道或者打孔绕到另一面。

  [1]: 电路板蚀刻是什PG电子用户评价么意思) [2]: 线宽与电流关系,查表与计算!) [3]: 一般线路板基本设计流程) [4]: 立创EDA官网) [5]: 印刷电路板(PCB)的主要概念及组成部分) [6]: 焊盘)
