完整看PCB加工过程

作者: 李保力  日期:2026-05-18 22:10:52  点击数:

  大多数工程师把PCB文件,或者gerber文件发给厂家之后,就可以等着回板了。但是往往硬件研发岗位工作很多年都没有机会去PCB生产厂去看看整个生产的过程。

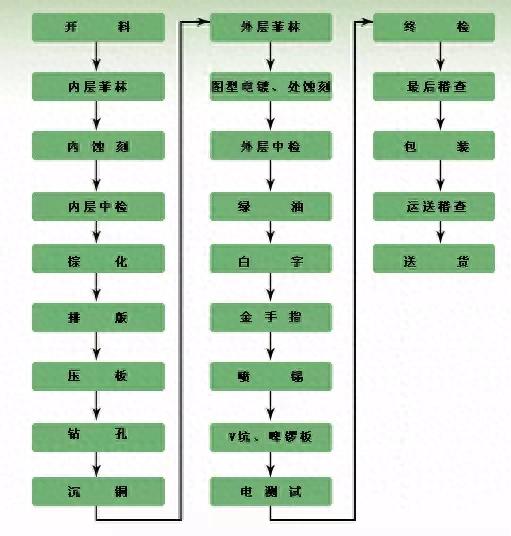

完整看PCB加工过程(图1)

  PCB板厂的原材料一般都是1020mm×1020mm和1020mm×1220mm规格的多,如果单板或拼板的尺寸不合适,PCB生产过程中,就会产生很多的原料废边,PCB板厂会把之些废边的价格都加到你的板子上,这样你的PCB板单位价格就贵一些;如果板子大小设计得好,单板或拼板的尺寸是原材料的n等分,那么原材料的利用率就最高,PCB板厂也好开料,以一样的原材料尺寸,做出最多的板子,单板价格也就是最便宜的了。

  把客户提供的图形文件通过软件进行导入和修改,并最终把图形输出在菲林上。就是把你给厂家的gerber文件变成胶片。

  菲林就是胶片就是银盐感光胶片,也叫菲林。由PC/PP/PET/PVC料制作而成。现在一般是指胶卷,也可以指印刷制版中的底片。菲林都是黑色的

完整看PCB加工过程(图2)

  在覆铜板表面会涂一层感光液体,经过80度的温试烤干,再用PG电子网站大全菲林贴在PCB板上,再经过紫外线曝光机曝光,撕下菲林。

  内层一般线宽线距较大,故Ring环是够的;外层一般线路较密,空间不够,所以这个时候就需要想办法在不够的空间内达到做出线路的目的。堿蚀的能力可以达到1~2mil的ring即可,但是酸蚀则需要5mil左右,所以就必须使用锡将需要的线路先保护起来。在能不做堿蚀的地方尽量不做,因为堿蚀成PG电子网站大全本高於酸蚀。蚀刻因子是一个工厂的制成能力,是无法通过工序来提高的。酸堿蚀的蚀刻能力不一样而已。

  样品加工的时候,工厂一般不做夹具进行测试,手工测试;如果小批量的时候,工厂需要制作测试夹具,测试所有走线的阻抗,连通性。
