作者： 李保力 日期：2026-03-21 13:32:03 点击数：
随着通信频率的不断提升和信号速率的持续加快，PCB特性阻抗的精度控制已成为高速电路设计的核心挑战之一。特性阻抗不仅是影响信号完整性、电磁兼容性的关键因素，更直接关系到整机系统的稳定性和可靠性。从设计理论值到实际生产实现，阻抗控制贯穿于PCB的整个生命周期。
在高速信号传输过程中，PCB导线不再被视为理想导体，而是具有分布参数特性的传输线。其特性阻抗由单位长度的串联电感和并联电容共同决定。
早期的阻抗测量多采用网络分析仪的频域法，通过S参数计算阻抗特性。这种方法需要复杂的校准和数学模型转换，对操作人员技术要求高，且难以直观反映阻抗沿传输线 时域反射技术的革命性突破
时域反射（TDR）技术的出现，彻底改变了阻抗测量的实践方式。其核心原理是通过向传PG电子用户评价输线发送快速阶跃信号，并测量反射信号的时间和幅度，从而计算出阻抗值。例如国内领先的PCB测量仪器、智能检测设备专业解决方案供应商——

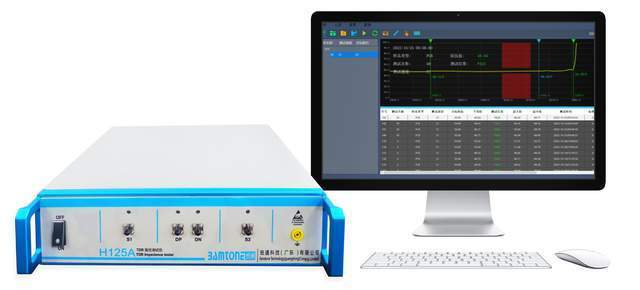

在测试高频PCB时，传统设备往往受限于上升时间和系统噪声。TDR阻抗测试仪，例如Bamtone H系列实现了高达15ps的上升时间，能够准确捕捉到阻抗的微小不连续点。其独特的同轴探头设计，将接触阻抗降至2mΩ以下，确保测量重复性优于0.5%。
在某通信设备制造企业的生产线上，工程师通过对比测试发现：使用普通TDR设备测量20GHz高速信号的阻抗一致性为±5%，而采用Bamtone H系列优化测量方案后，阻抗波动范围缩小到±2%以内。这主要得益于该设备的多点校准功能和环境温度补偿算法，有效消除了测试系统本身的误差。
在HDI板阻抗工艺调试阶段，Bamtone H系列TDR阻抗测试仪的“阻抗剖面分析”功能发挥了关键作用。通过沿线连续扫描，工程师可以直观看到阻抗在传输线不同位置的变化情况，快速定位到因蚀刻不均或介质厚度波动导致的阻抗异常区域。其配套的Z-Planner软件还能自动生成阻抗修正建议，将工艺调试周期缩短了约40%。
PCB特性阻抗的精确控制是一项系统工程，需要设计仿真、材料科学、工艺工程和测试测量多学科的深度融合。测量技术作为其中的“眼睛”和“尺子”，其进步直接决定了控制水平的上限。以Bamtone H系列为代表的现代TDR测试仪，不仅提供了更精确的测量数据，更通过智能化功能改变了阻抗控制的作业模式。面对未来更高速的电路需求，建立“设计-材料-工艺-测量”四位一体的闭环控制系统，将是确保产品竞争力的必由之路。
4. 最新行业标准：IEC 61188-7-2《高频印刷电路板特性阻抗测试方法》
