电路板的基础知识——印制电路板制作流程

作者: 李保力  日期:2025-04-20 02:26:05  点击数:

  电路板(Printed Circuit Board,简称PCB)是电子设备中的重要组成部分,用于支持和连接电子元件。它由绝缘材料的基板上印制有导电线路图案和固定的电子器件。本文小编将介绍电路板的基础知识以及印制电路板的制作流程,帮助读者了解关于PCB的重要概念和制造过程。

  1.PCB的构成:电路板通常由基板、导电层、元件、焊盘等组成。基板是电路板的主体,通常采用绝缘材料制作,如玻璃纤维增强塑料。导电层是指印刷在基板上的金属线路,常用的导电层材料有铜。元件是电路板上的电子器件,如电阻、电容和晶体PG电子注册指南管等。焊盘是用于连接元件和导线.PCB的类型:根据使用领域和特殊需求,PCB可以分为单面板、双面板和多层板。单面板只有一层导电层,适用于简单的电路。双面板有两层导电层,更适用于复杂的电路。多层板有三层或更多导电层,可以实现更复杂的电路设计。

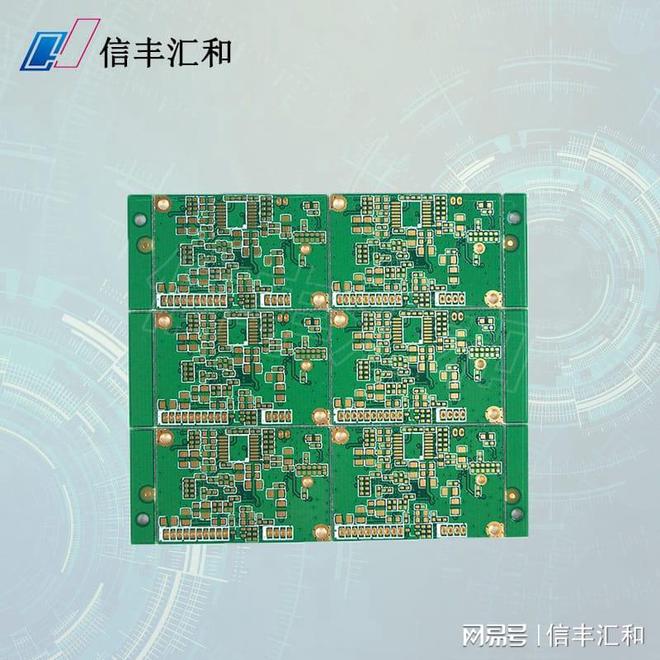

电路板的基础知识——印制电路板制作流程(图1)

  PCB的设计通常使用专业的设计工具,如CAD软件。这些工具提供了图形化的界面,可以让工程师设计出符合电路需求和标准的PCB。印制电路板制作流程:

  使用电路设计软件(如AltiumDesigner、Eagle)绘制电路原理图,确定电路中各元件的连接关系和布局。2.布局设计:将电路原理图映射到PCB布局设计软件中,确定PCB的尺寸、元件位置和引线等布局参数。同时要考虑电路的性能、散热和外形等因素。3.连接设计:在布局设计的基础上,使用软件进行连线设计,将元件通过导线连接起来,形成电路。4.导出生产文件:完成连线设计后,导出生产所需的文件,如Gerber文件。Gerber文件包含了PCB的各个层次的图形信息。

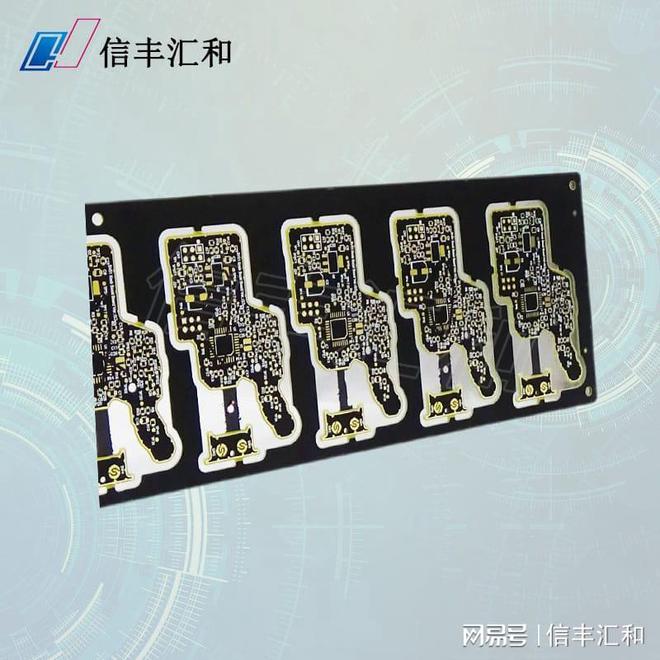

电路板的基础知识——印制电路板制作流程(图2)

  根据导出的Gerber文件,制作印刷膜图。印刷膜图是用于制作电路板的模板,通过光刻工艺将图案转移到PCB的导电层。6.PCB制造:根据印刷膜图,将导电层图案印刷到基板上。通常采用化学腐蚀法将多余的铜蚀掉,留下所需的导线.完整性检查:制作完成后,对PCB进行完整性检查,包括外观、尺寸、导线连接等方面。确保PCB符合设计要求并无缺陷。8.焊接元件:将电子元件通过焊接技术固定到焊盘上,并进行焊接连接。9.测试和调试:对制作好的PCB进行测试和调试,确保电路工作正常。通过本文的介绍,信丰汇和小编相信读者对电路板的基础知识和印制电路板的制作流程有了更深入的了解。电路板作为现代电子产品的核心组成部分,其设计和制造流程的理解对于电子工程师和制造商来说至关重要。希望读者能PG电子注册指南够通过学习和实践,提高对电路板技术的理解和应用能力。
